Cực dương titan được sản xuất như thế nào? Hướng dẫn xử lý PEM, PCB & nước thải

Nếu bạn đã từng tự hỏi điều gì mang lại mộtcực dương titan độ bền và hiệu suất điện hóa vượt trội của nó, câu trả lời nằm ở quy trình sản xuất nhiều{0}}giai đoạn chính xác. Từ việc chuẩn bị chất nền cho đến xử lý nhiệt-ở nhiệt độ cao, mỗi bước đều định hình cách thức hoạt động của cực dương titan trong các môi trường đòi hỏi khắt khe như điện phân PEM, khắc axit PCB và xử lý nước thải. Hướng dẫn này hướng dẫn bạn toàn bộ quá trình sản xuất - một cách rõ ràng và không có biệt ngữ.

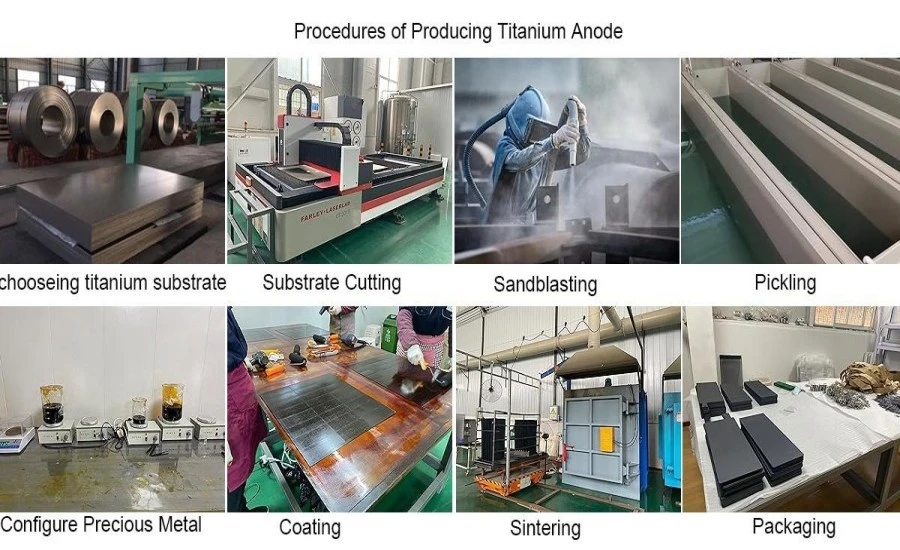

Chất nền Titan được chế tạo như thế nào cho các ứng dụng Anode Titan khác nhau?

Nền tảng của bất kỳ cực dương titan-hiệu suất cao nào đều bắt đầu từ chất nền. NAVI Titanium sử dụng titan Loại 1 (TA1) -, một loại tinh khiết về mặt thương mại được biết đến với hàm lượng tạp chất sắt đặc biệt thấp. Điều này quan trọng vì nồng độ sắt cao hơn sẽ tăng tốc độ ăn mòn, rút ​​ngắn tuổi thọ của điện cực trong môi trường điện phân mạnh.

Tại sao Titan loại 1 là sự lựa chọn tiêu chuẩn

Titan loại 1 có khả năng chống ăn mòn vượt trội trong điều kiện clo hoặc axit so với hầu hết các vật liệu khác. Trong quá trình sản xuất clo-kiềm và điện phân nước PEM, cực dương phải chịu áp lực oxy hóa kéo dài. Trong những trường hợp đó, chất nền bị nhiễm vi lượng sắt sẽ nhanh chóng xuống cấp. Với TA1, vật liệu nền sẽ hỗ trợ neo giữ lớp phủ kim loại quý mà không làm hỏng kết cấu.

Từ tấm đến chất nền hoàn thiện

Vật liệu phẳng cho dây chuyền chế tạo là tấm titan thô. Các kỹ sư cung cấp bản vẽ gia công chính xác theo yêu cầu của khách hàng. Cho dù cần có tấm phẳng, lưới mở rộng hay điện cực có hình dạng độc đáo. Cắt bằng laze mang lại độ chính xác về kích thước mà không tạo ra các vùng-bị ảnh hưởng nhiệt có thể làm thay đổi tính chất hóa học bề mặt của kim loại. Sau đó, các phần cắt nhỏ được hàn lại với nhau để tạo thành dạng nền cuối cùng. Bước này dành riêng cho ứng dụng-: a cực dương titan dành cho máy điện phân PEM có các yêu cầu về kích thước khác với cực dương để sử dụng trong hệ thống mạ điện bán dẫn hoặc khử trùng bể bơi.

Làm thế nào để phun cát và khắc axit oxalic chuẩn bị cực dương titan cho lớp phủ?

Sau khi chất nền có hình dạng cuối cùng, bề mặt phải được biến đổi - không chỉ được làm sạch mà còn được tái cấu trúc về cơ bản ở cấp độ vi mô. Hai quy trình tuần tự thực hiện điều này: phun cát cơ học và khắc hóa học bằng axit oxalic.

Vai trò cơ học của phun cát

Khi titan tiếp xúc với không khí, lớp oxit tự nhiên sẽ nhanh chóng được hình thành. Lớp thụ động này, mặc dù có tác dụng bảo vệ kim loại trong hầu hết các trường hợp, nhưng lại tạo ra bề mặt nhẵn, không{1}}dễ tiếp thu độ bám dính của lớp phủ. Quá trình phun cát loại bỏ lớp phủ này một cách cơ học và tăng cường độ nhám bề mặt bằng cách tạo ra các-đỉnh và thung lũng vi mô trên bề mặt titan. Sự kết nối rất hữu ích ở đây: thợ sơn tường làm xước bề mặt sáng bóng trước khi sơn lót, hoặc thợ cơ khí làm nhám cao su trước khi vá lốp, và phun cát đảm bảo rằng lớp phủ tiếp theo bám dính một cách cơ học thay vì chỉ nằm trên một lớp được đánh bóng.

Kích hoạt hóa học thông qua khắc axit oxalic

Độ nhám vĩ mô-được xử lý thông qua quá trình phun cát. Quá trình khắc axit oxalic thực hiện quá trình kích hoạt-quy mô phân tử. Các chất nền được đun sôi nhẹ trong dung dịch axit oxalic 10% trong hai giờ. Quá trình khắc có kiểm soát này sẽ loại bỏ lớp phủ titan dioxide còn sót lại khỏi các vùng bề mặt lõm mà phương pháp phun mài mòn không thể tiếp cận được.

Điều này dẫn đến một bề mặt phản ứng hóa học với các liên kết oxit lỏng lẻo có thể tạo ra một bề mặt tiếp xúc mạnh với dung dịch tiền chất kim loại quý đi vào. Việc bỏ qua hoặc rút ngắn-quy trình này có thể làm hỏng độ bám dính của lớp phủ, một điểm hỏng hóc lớn ở các cực dương-sử dụng lâu dài được sử dụng trong dây chuyền xử lý nước thải và sản xuất PCB.

Cực dương titan được làm sạch và xử lý bề mặt như thế nào-trước khi phủ MMO?

Sau khi ăn mòn, chất nền mang cặn titan oxalat - sản phẩm phụ của phản ứng axit. Những chất cặn này hoạt động về mặt hóa học và nếu để lại trên bề mặt, chúng sẽ làm suy yếu độ bám dính của lớp phủ kim loại quý bằng cách tạo ra một lớp xen kẽ không tương thích. NAVI Titanium sử dụng quy trình làm sạch hai-giai đoạn để loại bỏ rủi ro này.

Rửa sạch bằng cồn như một bước thanh lọc chính

Việc rửa bằng cồn etylic sẽ loại bỏ hầu hết các hợp chất oxalat hòa tan khỏi bề mặt bị ăn mòn. Rượu là dung môi mang hiệu quả, mang các sản phẩm phản ứng còn sót lại mà không làm tái oxy hóa bề mặt titan. Việc rửa phải kỹ lưỡng; nếu không, các vùng ô nhiễm bị cô lập sẽ vẫn tồn tại và sau đó sẽ xuất hiện dưới dạng các khuyết tật tách lớp hoặc lớp phủ dưới áp lực vận hành.

Làm sạch bằng siêu âm để điều hòa bề mặt sâu

Bước làm sạch siêu âm diễn ra sau bước rửa bằng cồn để loại bỏ các chất gây ô nhiễm bị mắc kẹt trong các lỗ chân lông vi mô- và các hình dạng lõm trên bề mặt. Sóng âm ở tần số cao gây ra bọt khí trong chất lỏng tẩy rửa. Khi những bong bóng này vỡ ra gần bề mặt chất nền, chúng tạo ra các tia-vi mô giúp loại bỏ các mảnh vụn dạng hạt và dư lượng hóa chất ngay cả trên các đặc điểm nhỏ trên bề mặt. Kỹ thuật làm sạch hai{5}}bước này đảm bảocực dương titanBề mặt ở điều kiện tối ưu để đạt đến giai đoạn phủ - không bị ô nhiễm, ổn định về mặt hóa học và ở trạng thái tiếp nhận tối đa dung dịch kim loại quý.

Lớp phủ Ruthenium-Iridium được phủ và làm khô trên cực dương titan như thế nào?

Giai đoạn phủ kim loại quý là nơi cực dương titan có được đặc tính điện hóa của nó. Chất lỏng phủ được điều chế từ hai nguyên liệu tiền thân: ruthenium(III) trichloride ở dạng bột tinh thể (hàm lượng ruthenium 37%) và axit chloroiridic trong dung dịch bão hòa 35%. Chúng được hòa tan vào hệ dung môi chuyên dụng và được trộn để tạo ra chất lỏng phủ đồng nhất.

Ứng dụng lớp phủ chính xác trên các hình học bề mặt

Người vận hành phủ đều chất lỏng phủ lên bề mặt titan đã được xử lý trước bằng cách sử dụng các kỹ thuật trải có kiểm soát phù hợp với hình dạng của chất nền. Cực dương dạng tấm phẳng yêu cầu phân bố màng đồng đều trên một khu vực rộng, trong khi cực dương dạng lưới yêu cầu sự thâm nhập nhất quán vào cấu trúc kim loại mở rộng. Ứng dụng không đồng đều dẫn đến các điểm mỏng trong lớp Oxit kim loại hỗn hợp (MMO) cuối cùng, tạo ra các vùng hoạt động xúc tác điện giảm và tăng tốc độ mài mòn khi sử dụng.

Sấy khô có kiểm soát để cố định màng tiền chất

Sau mỗi lần phủ, máy thổi khí nóng sẽ loại bỏ hoàn toàn dung môi, để lại một lớp màng tiền chất kim loại quý rắn trên titan. Bước làm khô này không chỉ mang tính thủ tục - mà nó rất quan trọng để đảm bảo tính nhất quán. Dung môi còn sót lại cản trở quá trình oxy hóa hóa học trong quá trình xử lý nhiệt tiếp theo, tạo ra lớp oxit không đều hoặc xốp. Sự bay hơi hoàn toàn của dung môi đảm bảo màng tiền chất đi vào lò ở trạng thái đồng nhất về mặt hóa học, sẵn sàng chuyển đổi thành cấu trúc oxit tinh thể cuối cùng.

Nhiều{0}}chu kỳ hoạt động như thế nàoTnhiệtTTái chế Lớp phủ MMO cho PEM, PCB và xử lý nước thải?

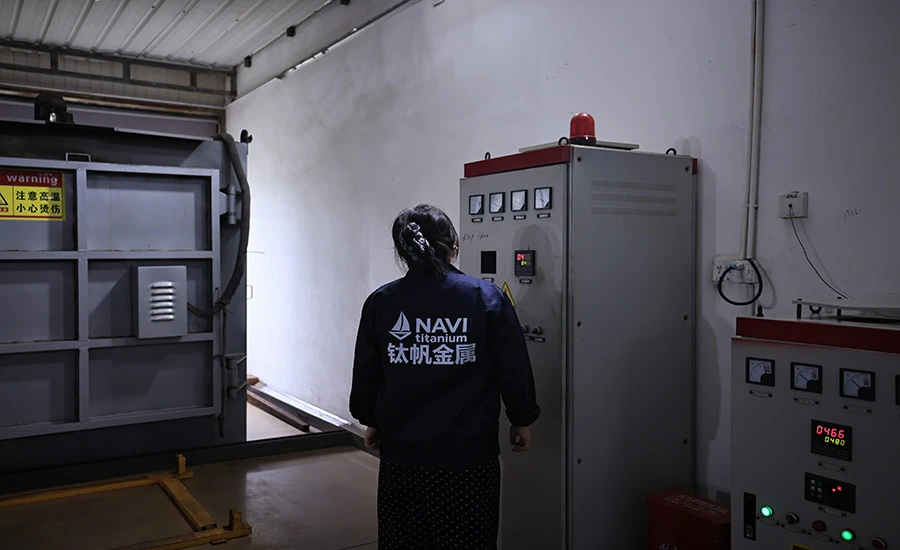

Xử lý nhiệt-ở nhiệt độ cao chuyển đổi màng tiền chất khô thành lớp phủ Oxit kim loại hỗn hợp có chức năng. Sự biến đổi này xảy ra trong môi trường lò nung ở nhiệt độ 450–500 độ, trong đó oxy xung quanh phản ứng đồng thời với tiền chất kim loại quý và bề mặt titan.

cácTnhiệtTPhản ứng tái tạo và hình thành pha tinh thể

Khi xử lý nhiệt, ruthenium clorua và axit chloroiridic bị phân hủy oxy hóa. Các phối tử clorua bay hơi và các tâm kim loại phản ứng với oxy để tạo ra các pha tinh thể RuO2 và IrO2. Đồng thời, bề mặt của chất nền titan bị oxy hóa thành TiO 2. Ba oxit RuO2, IrO2 và TiO2 đồng-kết tinh để tạo thành cấu trúc tổng hợp có liên kết chặt chẽ. RuO2 có hoạt tính tiến hóa clo tốt, IrO2 mang lại sự ổn định tiến hóa oxy, trong khi TiO2 gắn cả vào chất nền và chống lại sự hòa tan. Hỗn hợp này mang lại khả năng xúc tác điện, độ dẫn điện và khả năng chống ăn mòn trong một lớp tích hợp duy nhất.

Yêu cầu làm mát và giao thức phủ nhiều chu kỳ-

Một số chu trình xử lý nhiệt - 12 chu kỳ đối với cực dương tấm titan và 10 chu kỳ đối với cực dương lưới titan - có thể cung cấp đủ độ dày lớp phủ. Mỗi chu kỳ tạo ra một lớp oxit nhỏ. Giữa các chu kỳ, bề mặt phải nguội tự nhiên đến nhiệt độ môi trường xung quanh và nguội hoàn toàn trước khi sơn lớp tiếp theo.

Nếu bạn sơn lại quá sớm, trong khi bề mặt vẫn còn ấm, bạn sẽ thấy các đốm đổi màu trên bề mặt lớp phủ – một dấu hiệu rõ ràng về sự rối loạn cấu trúc bên trong ma trận tinh thể oxit. Vấn đề này dẫn đến tuổi thọ sử dụng bị rút ngắn và giảm hiệu suất điện hóa. Điều khác biệt giữa cực dương titan công nghiệp bền bỉ với cực dương bị hỏng sớm trong hệ thống PEM hoặc ngăn chứa nước thải là sự kiên nhẫn mà bạn phải có để thực hiện thói quen đạp xe này.

Phần kết luận

Cần phải có độ chính xác ở mọi bước để đạt được hiệu suất-caocực dương titan, từ lựa chọn chất nền đến chuẩn bị bề mặt, hóa học phủ và xử lý nhiệt. Mỗi giai đoạn của quy trình được điều chỉnh để giải quyết một vấn đề kỹ thuật cụ thể: độ bám dính, độ tinh khiết, tính đều đặn của pha và độ bền của lớp phủ. Kết quả là một điện cực tổng hợp RuO2/IrO2/TiO2 trên nền titan Cấp 1 cho thấy hiệu suất điện hóa đáng tin cậy trong các ứng dụng điện phân PEM, xử lý PCB và xử lý nước thải. Sự hiểu biết về quy trình này cho phép người mua đánh giá chất lượng, đánh giá nhà cung cấp và mua hàng một cách tự tin.

Hợp tác với NAVI Titanium - Nhà cung cấp Anode Titan đáng tin cậy của bạn

NAVI Titanium đã cung cấp các giải pháp kỹ thuật cực dương titan chính xác từ năm 2008, hoạt động từ trung tâm "Thung lũng Titan" của Trung Quốc tại Khu công nghệ cao-Baoji. Với tư cách là người tận tâmcực dương titannhà cung cấp, NAVI Titanium cung cấp các dịch vụ-đến-cuối cùng - từ tư vấn vật liệu và thiết kế quy trình cho đến chế tạo và giao hàng theo yêu cầu. Cho dù ứng dụng của bạn liên quan đến điện phân PEM, xử lý nước thải, xử lý chất bán dẫn hay sản xuất clo{4}}kiềm, điện cực ruthenium-iridium MMO của NAVI Titanium đều được thiết kế để có tuổi thọ lâu dài và hiệu suất điện hóa ổn định. Liên hệ trực tiếp với nhóm tạisales@navititanium.comđể thảo luận về các yêu cầu cụ thể của bạn và nhận được giải pháp phù hợp.

Tài liệu tham khảo

1. Trasatti, S. (2000). Xúc tác điện: Hiểu được sự thành công của DSA. Acta điện chim, 45(15–16), 2377–2385.

2. Bia, HB (1980). Sự phát minh và phát triển công nghiệp của cực dương kim loại. Tạp chí của Hiệp hội Điện hóa, 127(8), 303C–307C.

3. Comninellis, C., & Vercesi, GP (1991). Đặc tính của điện cực tạo oxy loại DSA-: Lựa chọn lớp phủ. Tạp chí Điện hóa ứng dụng, 21(4), 335–345.

4. Chen, X., & Chen, G. (2005). Điện cực Ti/RuO₂–Sb₂O₅–SnO₂ ổn định để tiến hóa O₂ và oxy hóa hữu cơ. Acta điện tử, 50(24), 4155–4159.

5. Lassali, TAF, Boodts, JFC, & Bulhões, LOS (2000). Quá trình sạc và tính chất xúc tác điện của màng oxit IrO₂/TiO₂/RuO₂. Acta điện chim, 46(1), 1555–1561.

6. Santana, MHP, & De Faria, LA (2006). Sự tiến hóa oxy và clo trên các điện cực oxit hỗn hợp RuO₂+TiO₂+CeO₂+Nb₂O₅. Điện chim Acta, 51(17), 3578–3585.
