Bột kim loại thiêu kết: Từ kích thước hạt đến độ chính xác của quá trình lọc

Khi các kỹ sư thiết kế hệ thống lọc cho các ứng dụng đòi hỏi khắt khe như điện phân nước PEM, chất lượng của nguyên liệu thô ở nền móng là vấn đề vô cùng quan trọng.Bột kim loại thiêu kết - chất nền kim loại dạng hạt được sử dụng để tạo cấu trúc bộ lọc xốp - trực tiếp định hình hiệu quả hoạt động của phần tử bộ lọc đã hoàn thiện. Kích thước hạt, độ tinh khiết và cấp độ đều quyết định liệu bộ lọc có giữ được dung sai chặt chẽ hay để chất gây ô nhiễm lọt qua.

Bài viết này trình bày mối quan hệ cốt lõi giữa các đặc tính của bột và kết quả lọc, cung cấp cho bạn bức tranh rõ ràng về những gì cần tìm khi tìm nguồn cung ứng vật liệu cho các phần tử lọc thiêu kết.

Kích thước hạt bột kim loại thiêu kết ảnh hưởng đến độ chính xác của quá trình lọc như thế nào?

Trong thiết kế màn chắn kim loại xốp thiêu kết, kích thước hạt có thể là yếu tố quan trọng nhất. Các hạt kim loại dính vào nhau trong quá trình thiêu kết và khoảng trống giữa chúng tạo ra một mạng lưới lỗ được liên kết với nhau. Các lỗ rỗng hẹp hơn khi hạt nhỏ hơn và rộng hơn khi hạt lớn hơn. Do liên kết trực tiếp này nên nhà sản xuất kiểm soát chặt chẽ kích thước hạt cũng kiểm soát chặt chẽ độ chính xác của quá trình lọc.

Đường kính hạt và hình học lỗ chân lông

Chiều rộng hạt trung bình có liên quan trực tiếp đến lỗ rỗng, đây là con đường hẹp nhất mà chất lỏng hoặc khí phải đi qua. Theo một nghiên cứu được công bố trên tạp chí Powder Technology, kích thước lỗ trung bình trong máy nén thiêu kết là khoảng 15% đến 40% đường kính hạt bột trung bình. Điều này phụ thuộc vào nhiệt độ và áp suất được sử dụng để nén bột. Ví dụ, bột titan được nung nóng đến 900 đến 1.100 độ sẽ tạo ra các lỗ chân lông rộng từ 5 đến 80 µm khi kích thước hạt là 20 đến 200 µm. Hầu hết các loại bộ lọc công nghiệp đều phù hợp với cửa sổ đó.

Tính đồng nhất của kích thước hạt và tính nhất quán đánh chặn

Mạng lưới lỗ chân lông đồng đều hơn được tạo ra khi kích thước hạt được trải đều hơn. Khi một mẻ bột có nhiều kích cỡ hạt khác nhau, chẳng hạn như khi có nhiều hạt lớn trộn lẫn với hạt mịn, một số kênh lỗ rỗng mở ra lớn hơn nhiều so với dự kiến. Điều này làm cho các đường dẫn rò rỉ khiến việc phát hiện kém hiệu quả hơn. Mức độ biến đổi đó không được chấp nhận đối với các hệ thống điện phân PEM vì sự an toàn của màng cần được kiểm soát chặt chẽ các hạt.

Khi các lô sản xuất đều có cùng kích thước hạt, bộ lọc kim loại xốp thành phẩm có cùng mức lọc.

Phân bố kích thước hạt bột kim loại thiêu kết và hình thành lỗ chân lông

PSD (phân bố kích thước hạt) không chỉ là cách để đo lường chất lượng; nó cũng là một công cụ để thiết kế mọi thứ. Các kỹ sư có thể thay đổi thể tích lỗ rỗng, độ quanh co và các đặc tính từ thông mà không làm thay đổi tính chất hóa học của hợp kim bằng cách cố ý di chuyển PSD.

Phân phối đơn phương thức và lưỡng kim

Một điểm duy nhất trên đường cong PSD, hoặc phân bố đơn hình, có nghĩa là các lỗ có cùng kích thước trên toàn bộ vật thể thiêu kết. Trong trường hợp cần một điểm cắt bộ lọc rõ ràng, duy nhất, điều đó sẽ hoạt động tốt. Có hai nhóm hạt khác nhau trong phân bố lưỡng kim, tạo thành cấu trúc lỗ rỗng phân cấp. Các kênh lớn giữa các cụm kiểm soát lưu lượng tổng thể, trong khi các kênh nhỏ trong các cụm kiểm soát việc thu giữ hạt. Thiết kế hai-kênh này giúp tăng công suất mà không làm giảm độ chính xác của việc đánh chặn, đây là sự cân bằng được đánh giá cao trong thiết bị dùng để sản xuất hydro, nơi cần phải giữ mức giảm áp suất ở mức thấp.

Nhiệt độ thiêu kết tương tác với PSD như thế nào

Các lựa chọn PSD có tác dụng lớn hơn khi nhiệt độ thiêu kết cao. Khi nhiệt độ tăng lên, sự khuếch tán bề mặt làm tăng tốc độ phát triển của các cổ giữa các hạt, khiến cho các lỗ chân lông nhỏ hơn so với lúc đầu. Vì chúng có diện tích bề mặt lớn hơn trên một đơn vị thể tích nên bột mịn nhạy cảm hơn với sự thay đổi nhiệt độ so với bột thô.

Vì điều này, các kỹ sư sử dụngbột kim loại thiêu kếtđể lọc chính xác, hãy đặt cả PSD và cấu hình thiêu kết cùng nhau, coi chúng như các yếu tố liên quan thay vì cài đặt riêng biệt.

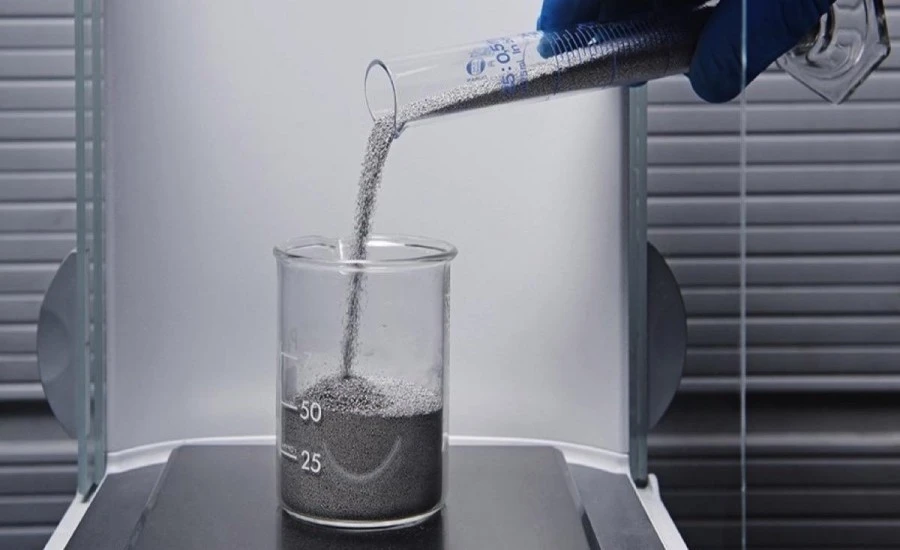

Bột kim loại thiêu kết mịn cho độ chính xác lọc cao hơn

Tốc độ lọc dưới 10 µm có thể thực hiện được nhờ bột mịn, thường có cấp độ dưới -45 µm. Đây là khu vực quan trọng để bảo vệ màng nhạy cảm trong máy điện phân PEM và dây chuyền chế biến dược phẩm. Nếu bạn thiêu kết đúng cách các loại bột titan có độ tinh khiết cao, bạn sẽ có được một mạng lưới lỗ chân lông dày và phức tạp, có khả năng bắt giữ các hạt siêu nhỏ rất tốt.

Hàm lượng oxy là yếu tố hạn chế trong hiệu suất bột mịn

Vì bột mịn có diện tích bề mặt lớn hơn nên việc thu hồi oxy trong quá trình bảo quản và xử lý là mối quan tâm thực sự. Lượng oxy lớn trong bột titan làm cho cấu trúc xốp kém dẫn điện hơn và làm tăng tốc độ phát triển của oxit trên bề mặt, cả hai đều có hại cho hiệu suất lâu dài trong môi trường điện hóa. Bột titan mịn có hàm lượng oxy thấp-thường dưới 0,15 wt% O-bảo toàn độ dẫn kim loại mà các thành phần bộ lọc PEM phụ thuộc vào.

Diện tích bề mặt, liên kết cổ và tính toàn vẹn của cấu trúc

Các hạt bột mịn tạo nên cổ thiêu kết chắc chắn hơn chiều rộng của chúng, giúp khung chắc chắn ngay cả ở nhiệt độ thiêu kết thấp. Trong dịch vụ áp suất cao{1}}, độ bền đó rất quan trọng: bộ lọc kim loại xốp hoạt động ở áp suất chênh lệch vài bar cần một khung không biến dạng khi bị nén. Hình dạng lỗ chân lông của bộ phận và khả năng lọc chính xác-lâu dài đều được bảo vệ bởi độ ổn định về cấu trúc của nó.

Trộn bột kim loại thiêu kết để giữ hạt có kiểm soát

Có thể tạo các cấu trúc bộ lọc gradient-trong đó kích thước lỗ chân lông thay đổi dần dần theo độ dày thành-bằng cách trộn các phần bột thô và mịn. Mặt đầu dòng có bột thô chứa chất rắn khối và mặt cuối dòng có bột mịn đạt đến điểm cắt lọc mục tiêu.

Tỷ lệ chuyển màu và ảnh hưởng của chúng đến sức cản dòng chảy

Trong hỗn hợp, lượng bột thô đến bột mịn quyết định cả kích thước lỗ chân lông trung bình và hình dạng lượn sóng của mạng. Các bộ phận bột-mịn hơn làm cho vật liệu trở nên quanh co hơn, điều này làm tăng độ giảm áp suất nhưng cũng giúp quá trình lọc sâu hoạt động tốt hơn. Để có được tỷ lệ tốt nhất cho một mục đích sử dụng nhất định, chẳng hạn như phần tử lọc thiêu kết danh nghĩa 20-µm trong dây chuyền hydro dòng chảy cao, cần có các thử nghiệm thiêu kết lặp đi lặp lại cùng với dữ liệu đo độ xốp thủy ngân để lập bản đồ chính xác kích thước lỗ rỗng theo lực cản dòng chảy.

Tính nhất quán của việc trộn hàng loạt-đến{1}}

Cấu trúc chuyển màu chỉ hoạt động theo cách chúng phải làm khi tỷ lệ trộn giữ nguyên từ lần sản xuất này sang lần sản xuất tiếp theo. Cấp bộ lọc danh nghĩa có thể được thay đổi vài micromet để thay đổi chỉ 5% phần bột mịn. Khi các nhà cung cấp bột cung cấp cho các nhà sản xuất bộ lọc chứng chỉ PSD chặt chẽ theo từng lô-đến{5}}lô, họ có thể theo dõi bột và đảm bảo rằng tỷ lệ giữ nguyên trên khối lượng sản xuất lớn.

Bột kim loại thiêu kết hỗ trợ độ chính xác lọc nhất quán như thế nào

Để có độ tin cậy trên hiện trường, tính nhất quán là chìa khóa để đạt được kết quả tốt trong phòng thí nghiệm. Với mộtbột kim loại thiêu kếtchất nền hoạt động giống nhau từ lô này sang lô khác, nhà sản xuất có thể chứng nhận các phần tử lọc theo xếp hạng cố định sẽ đúng cho hàng nghìn đơn vị.

Hoạt động thiêu kết và độ lặp lại của bộ xương lỗ chân lông

Hoạt động thiêu kết bột hoặc mức độ sẵn sàng về mặt nhiệt động lực học để tạo liên kết ở trạng thái rắn ở một nhiệt độ nhất định, thay đổi tùy thuộc vào hình dạng hạt, điều kiện bề mặt và lượng oxit vẫn còn tồn tại. Bột có nhiều hoạt tính thiêu kết đáng tin cậy ở nhiệt độ được kiểm soát, tạo ra các khung xốp có độ xốp và độ bền nghiền ổn định. Để có được sự phát triển ở cổ như nhau, bột-có hoạt tính thấp cần nhiệt độ cao hơn, điều này làm tăng nguy cơ lỗ chân lông đóng quá nhiều và sự dịch chuyển quá trình lọc giữa các mẻ.

Tiêu chuẩn truy xuất nguồn gốc bảo vệ chất lượng hạ nguồn

Đối với mỗi lô sản xuất, các nhà cung cấp bột có trách nhiệm sẽ lưu giữ hồ sơ phân tích kích thước hạt (nhiễu xạ laser), mật độ biểu kiến, mật độ vòi, hàm lượng oxy và hình thái bề mặt. Bằng cách tuân theo dòng giấy tờ đó, các nhà sản xuất bộ lọc có thể tìm ra lô bột gây ra lỗi tại hiện trường và khắc phục sự cố ngay từ gốc, thay vì phải vứt bỏ toàn bộ quá trình sản xuất mà không biết điều gì đã xảy ra. Đối với các dự án hydro xanh lớn sử dụng hàng nghìn phần tử lọc cùng lúc, việc theo dõi đó không phải là một lựa chọn; đó là một yêu cầu để mua.

Phần kết luận

Con đường từ thôbột kim loại thiêu kếtđến phần tử lọc hoàn thiện có độ chính xác lọc đã được phê duyệt, lựa chọn kích thước hạt, kỹ thuật PSD, chiến lược trộn và độ ổn định lô là các bước phải được thực hiện để đạt được điều đó. Mỗi biến thêm vào những biến khác. Nếu bạn làm sai bất kỳ điều nào trong số đó, nó sẽ thay đổi hình dạng của các lỗ, làm cho cấu trúc kém ổn định hơn hoặc gây ra sự khác biệt giữa các lô làm ảnh hưởng đến hiệu suất hiện trường. Vì vậy, việc chọn một nhà cung cấp bột biết và có thể kiểm soát tất cả các yếu tố này cũng quan trọng như việc chọn bất kỳ bước nào khác trong quy trình.

Hợp tác với NAVI Titanium - Nhà cung cấp bột kim loại thiêu kết đáng tin cậy của bạn để lọc chính xác

Bạn có thể tìm thấy bột titan có-độ tinh khiết cao,-oxy thấp và các hỗn hợp bột kim loại có liên quan tại NAVI Titanium. Chúng được tạo ra cho các mục đích sử dụng bộ lọc thiêu kết có nhu cầu cao như hệ thống điện phân PEM, cơ sở hạ tầng năng lượng hydro và lọc công nghiệp áp suất cao. Hình dạng lỗ độc đáo của chúng tôi có kích thước từ 5 đến 80 µm và chúng tôi sử dụng biện pháp kiểm soát PSD nghiêm ngặt theo lô-đến{9}} lô để đảm bảo rằng mọi phần tử bộ lọc mà bạn tạo ra đều hoạt động như mong đợi, hết đợt này đến đợt khác. Là một người chuyên nghiệpbột kim loại thiêu kếtnhà cung cấp, chúng tôi kết hợp kiến ​​thức chuyên môn về khoa học vật liệu với khả năng tùy chỉnh linh hoạt để giúp bạn giảm chi phí, kéo dài thời gian sử dụng và tự tin mở rộng quy mô sản xuất.

Sẵn sàng để thảo luận về các yêu cầu bột cụ thể của bạn? Hãy liên hệ với nhóm kỹ thuật của chúng tôi tạisales@navititanium.com.

Tài liệu tham khảo

1. Tiếng Đức, Quá trình thiêu kết RM: Từ quan sát thực nghiệm đến nguyên tắc khoa học. Butterworth-Heinemann, 2014.

2. Deville, S., và cộng sự. "Sự phân bố kích thước lỗ chân lông và động học thiêu kết trong các thiết bị luyện kim bột." Công nghệ bột, Tập. 287, 2016, trang. 183–191.

3. Wen, CE và cộng sự. "Xử lý và tính chất cơ học của titan xốp thiêu kết từ bột titan hydrua." Tạp chí Công nghệ chế biến vật liệu, Tập. 189, Số 1–3, 2007, trang. 154–158.

4. Carman, PC Dòng khí qua môi trường xốp. Ấn phẩm khoa học Butterworths, 1956.

5. Tổ chức tiêu chuẩn hóa quốc tế. ISO 4022: Vật liệu kim loại thiêu kết thấm được - Xác định độ thấm chất lỏng. ISO, 2018.

6. Smid, I., và cộng sự. "Ảnh hưởng của phân bố kích thước hạt đến cấu trúc lỗ chân lông và tính thấm của bộ lọc kim loại thiêu kết." Tạp chí Quốc tế về Luyện kim Bột, Tập. 44, Số. 3, 2008, trang. 31–39.
